아파치 플링크(Apach Flink) : 분산 스트림 처리 소프트웨어.
- 상태가 있는 스트림 처리(Stateful Stream Processing)
- 실시간 데이터 처리를 위하여 이전에 분석된 데이터의 결과 사용. 이벤트를 처리하고 그 결과를 저장할 상태 저장소가 필요.
- 애플리케이션을 구현하는데 필요한 직관적이고 표현력이 풍부한 API 제공
전통적인 데이터 인프라 아키텍처
트랜잭션 처리
- 데이터 처리(애플리케이션)와 데이터 저장소(트랜잭션 데이터베이스 시스템)라는 두 계층 가지고 있는 아키텍처
- 원격 데이터베이스 시스템에 데이터를 저장하는 트랜잭션 애플리케이션의 전형적인 설계

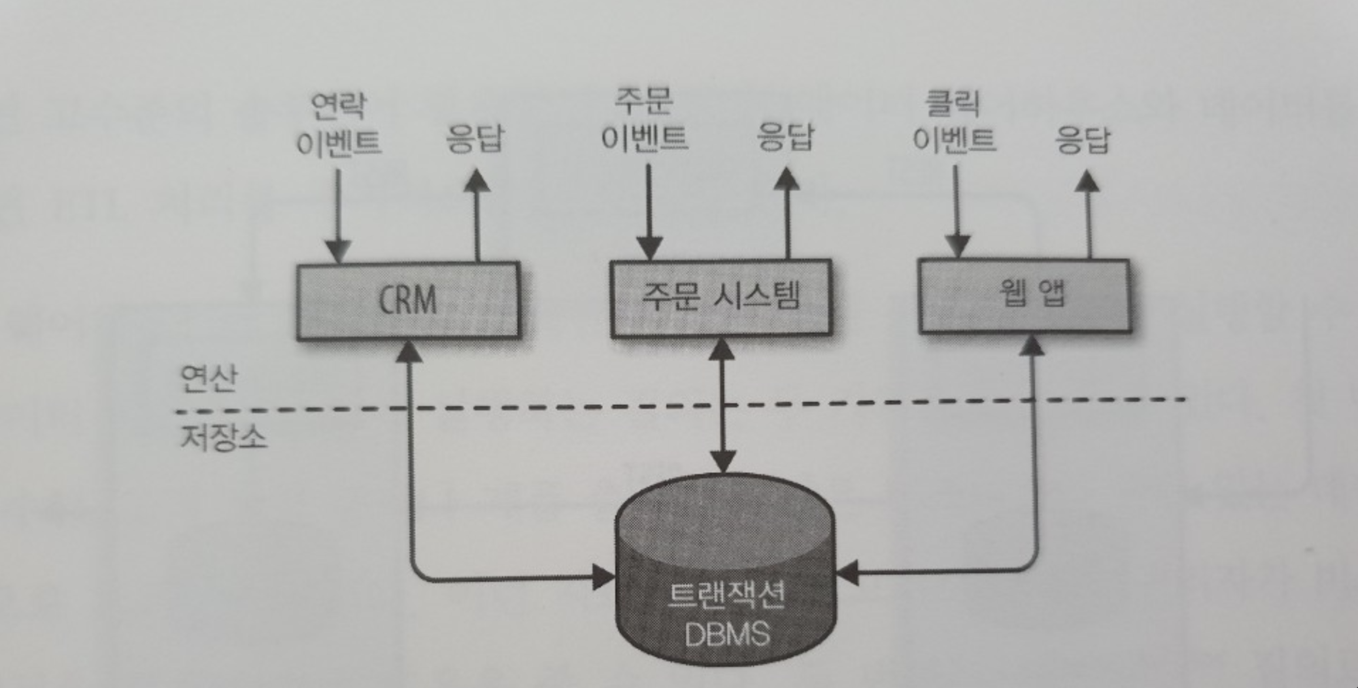

- 그림 1-1.
- 그림 1-1.
- 애플리케이션: 보통 외부 서비스나 사용자와 상호작용하면서 발생하는 주문서, 이메일이나 웹 사이트 클릭과 같은 이벤트 지속적 처리
- 애플리케이션을 개선하거나 규모를 확장할 때 문제 발생 가능 - 여러 애플리케이션이 동일한 데이터 모델을 대상으로 작업 or 동일한 인프라를 공유해서 테이블 스키마 변경이나 데이터베이스 시스템 확장 시 문제 발생 가능
- 마이크로서비스 설계 패턴 : 작고 자립적이며 독립적인 설계 방식. 잘 정의한 인터페이스로 서로 통신하게 강제하므로 마이크로서비스 간의 결합 완전히 분리.
- 보통 마이크로서비스에 필요한 모든 소프트웨어와 서비스를 하나로 묶어 독립 컨테이너에 배포.

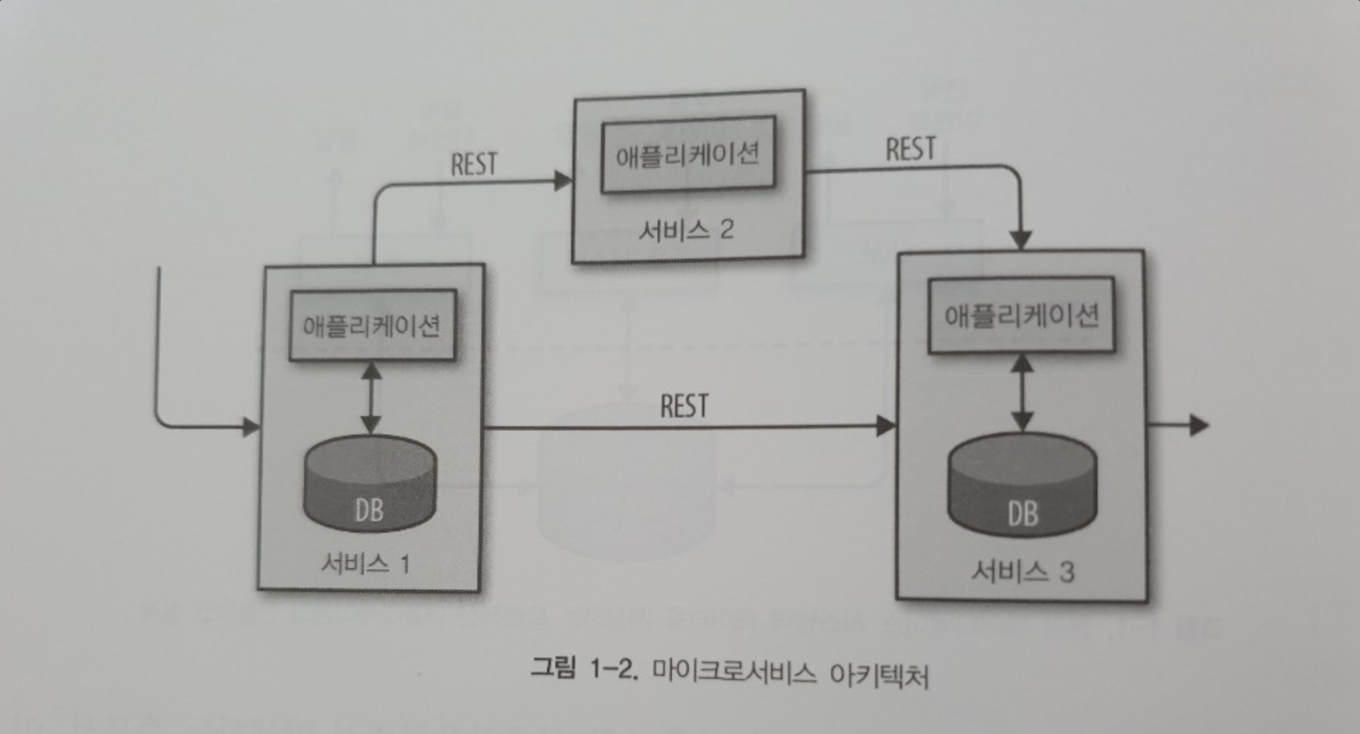

- 그림 1-2. 마이크로서비스 아키텍처
분석 처리
- 여러 트랜잭션 데이터베이스 시스템의 데이터 분석
- 트랜잭션 데이터 대부분 서로 다른 데이터베이스 시스템에 분산돼 있으므로, 이를 통합 분석하면 더 가치있는 정보 얻을 수 있음
- 분석 질의 시 분석 질의 전용 데이터 저장소인 데이터 웨어하우스에 데이터를 복제한 후 실행
- ETL(Extract-추출, Transformation-변환, Load-적재)
- 데이터를 트랜잭션 데이터베이스에서 추출하고 데이터 유효성 검사와 정규화, 인코딩, 중복 제거, 스키마 변경, 많이 사용하는 데이터 형식으로 변환 수행 등을 한 후 변환한 데이터를 분석 데이터베이스에 적재.
- 데이터 웨어하우스와 데이터를 동기화하기 위해 ETL 처리 주기적 실행 필요
- 데이터 웨어하우스에서 실행하는 질의 분류
- 기업의 수익, 고객 유입 증가나 제품 출하량과 같은 비즈니스와 관련 있는 데이터 주기적으로 보고하는 질의
- 애드혹(Ad-hoc)질의 : 특정 문의에 응답하거나 비즈니스와 관련해서 민첩한 결정이 필요할 때 사용

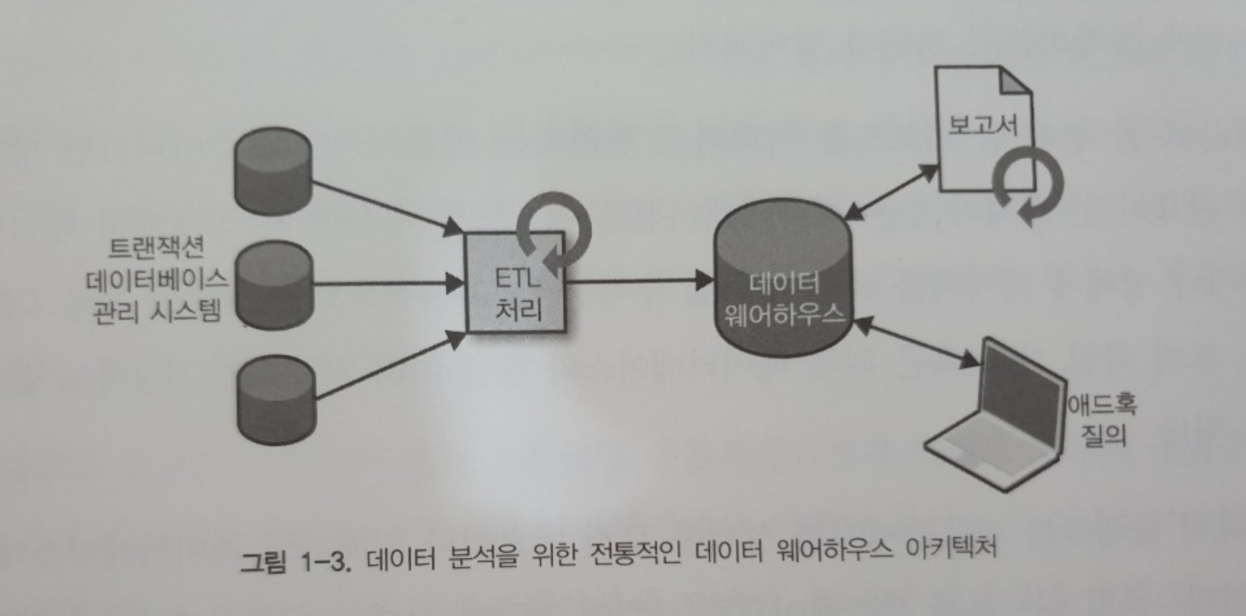

- 그림 1-3. 데이터 분석을 위한 전통적인 데이터 웨어하우스 아키텍처
- ETL(Extract-추출, Transformation-변환, Load-적재)
- 아파치 하둡 생태계
- 대용량의 데이터를 하둡 분산 파일 시스템(HDFS, Hadoop’s Distributed File System)이나 S3, 또는 아파치 HBase와 같은 벌크 저장소에 저장.
- 벌크 저장소 : 저비용, 고용량의 저장소 제공.
- 대용량의 데이터를 하둡 분산 파일 시스템(HDFS, Hadoop’s Distributed File System)이나 S3, 또는 아파치 HBase와 같은 벌크 저장소에 저장.
상태가 있는 데이터 스트림 처리
- 모든 데이터는 이벤트 스트림이 지속적으로 생성한 데이터라 가정할 수 있음.
- 상태가 있는 스트림 처리는 무한 이벤트 스트림을 처리하는 애플리케이션 설계 패턴이며 여러 분야에 응용 가능.
- 이벤트 수신 후 상태에서 데이터 읽거나 상태에 데이터 쓰는 연산 수행. 레코드, 중간 결과, 메타 데이터 등
- 아파치 플링크 :
- 애플리케이션 상태를 로컬 메모리나 임베디드 데이터베이스에 저장
- 로컬의 상태를 원격의 신뢰성 있는 저장소에 애플리케이션 상태의 체크포인트(Checkpoint)를 주기적으로 기록

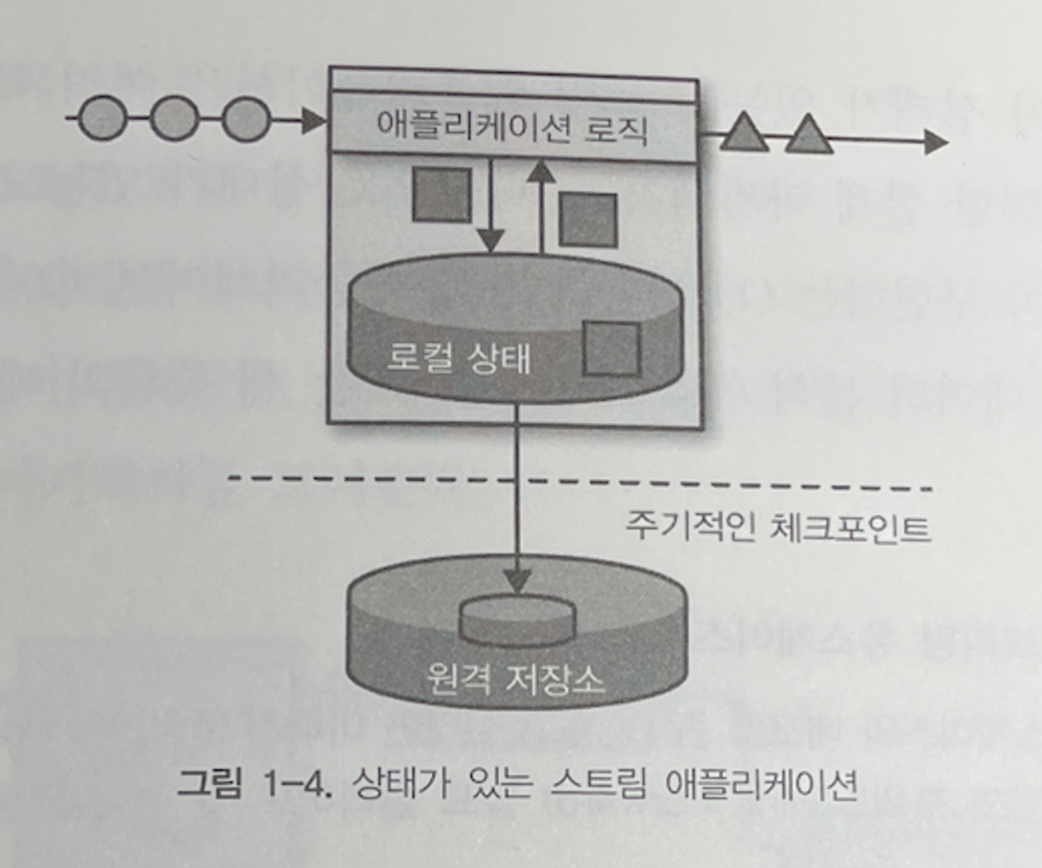

- 그림 1-4. 상태가 있는 스트림 애플리케이션
- 상태가 있는 스트림처리 애플리케이션은 주로 이벤트 로그에서 이벤트 가져옴.
- 이벤트 로그: 이벤트 스트림 저장하고 분배
- 이벤트 생산자(Producer)는 추가 전용(Append-only)로그에 이벤트 씀 - 이벤트 읽을 때 순서가 변경되지 않음(결정적)을 의미
- 동일한 소비자(Consumer)나 다른 소비자가 이벤트 로그에 저장한 이벤트를 여러 번 읽을 수 있음
- 로그의 추가 전용 특성 때문에 모든 소비자는 정확히 같은 순서의 이벤트 받아 볼 수 있음.
- 이벤트 로그 시스템 : 아파치 카프카(Apache Kafka), 클라우드 컴퓨팅 회사가 제공하는 이벤트 로그 서비스.
- 플링크로 실행하는 상태가 있는 스트리밍 애플리케이션과 이벤트 로그의 결합
- 이벤트 로그는 들어오는 이벤트를 저장하고 항상 같은 순서로 애플리케이션에 보냄
- 장애 발생 시 플링크는 직전 체크포인트에서 애플리케이션 상태 복구 및 이벤트 로그의 읽기 위치를 이전 위치로 재설정해 애플리케이션의 상태 원상 복구
- 애플리케이션은 이벤트 스트림의 끝에 도달할 때까지 이벤트 로그를 재생(또는 빨리 감기)
이벤트 주도 애플리케이션(Event-Driven Application)
- 이벤트 스트림을 입력으로 받아 특정 비즈니스 로직을 처리하는 ‘상태가 있는 스트리밍 애플리케이션’
- 실시간 추천
- 패턴 감지나 복합 이벤트 처리 (CEP, Complex Event Processing)
- 이상 탐지
- REST 호출 대신 이벤트 로그를 통해 서로 통신하고, 애플리케이션 상태는 로컬에서 관리

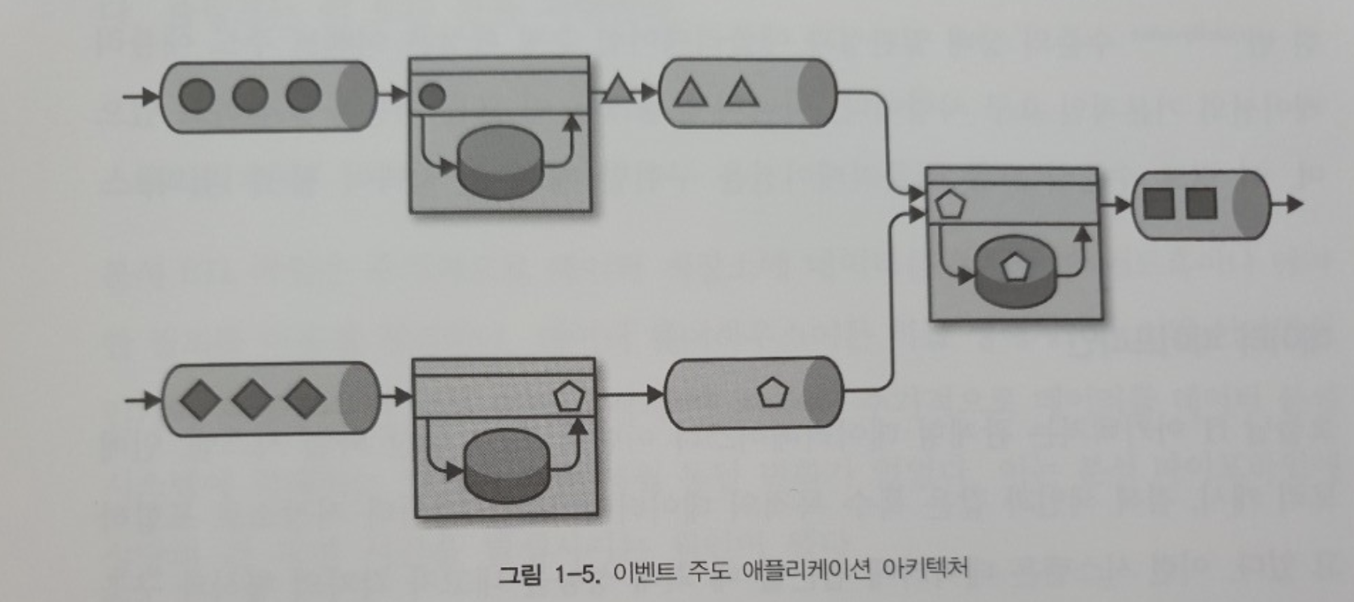

- 그림 1-5. 이벤트 주도 스트리밍 애플리케이션
- 한 애플리케이션이 이벤트 로그에 결과 출력하면 다른 애플리케이션은 이를 소비
- 이벤트 로그는 이벤트 전송과 수신을 분리하고 비동기, 논블록킹(non-blocking)으로 이벤트를 전송
- 각 애플리케이션은 상태가 있을 수 있으며 이를 외부 데이터베이스가 아닌 로컬에서 자신의 상태를 관리
- 애플리케이션의 동작과 수평 확장은 각 애플리케이션이 독립적으로 수행
- 이벤트 주도 애플리케이션과 트랜잭션 애플리케이션, 마이크로서비스와의 차이점
- 로컬 상태 접근 - 원격 데이터 저장소에서 읽고 쓰는 것보다 훨씬 빠른 성능
- 수평 확장과 장애 극복은 스트림 처리기가 관리
- 이벤트 로그를 입력 소스로 사용함으로써 애플리케이션 입력 데이터를 안정적으로 저장
- 이벤트의 순서를 보장해서 이벤트 여러번 처리 가능
- 플링크는 애플리케이션의 상태를 이전 세이브포인트(Savepoint)로 설정해 상태를 잃지 않고 애플리케이션을 업그레이드하거나 수평 확장할 수 있게 함
- 이벤트 주도 애플리케이션을 실행하려면 스트림 처리기의 기능이 굉장히 높은 수준에 있어야 함.
- 비즈니스 로직의 구현과 실행은 스트림 처리기의 API 표현력과 상태 관리의 품질, 이벤트 시간(Event-Time)지원 등이 결정.
- 정확히 한번(Exactly—once) 수준의 상태 일관성과 애플리케이션 수평 확장 지원
아파치 플링크는 위의 기능 모두 포함.
데이터 파이프라인
- 데이터 파이프라인(Data Pipeline) : 짧은 지연으로 데이터를 가져와 변환, 삽입하는 종류의 애플리케이션
- 데이터 접근 성능을 향상하고자 동일 데이터를 여러 데이터 저장 시스템에 저장하는 것은 일반적
- 이런 데이터 복제의 필요성 때문에 데이터를 각 데이터 저장소에서 반드시 동기화해야 함
- 데이터 동기화 방법
- 주기적 ETL 작업 수행 - 짧은 지연 시간을 필요로 하는 최근 서비스의 요구 사항 만족시키지 못함
- 이벤트 로그 사용해 데이터 변경 내용 분산
스트리밍 분석
- 분석 ETL 작업은 주기적으로 데이터 저장소에 데이터를 적재한 후 애드혹이나 예약한 질의를 이용해 처리 - 배치 처리
- 분석 파이프라인에 상당히 긴 지연 시간 발생시키는 원인
- 데이터 저장소에 넣을 때 데이터 파이프라인 애플리케이션을 실행하면 어느 정도의 지연 시간은 줄일 수 있으나 실시간 데이터 수집 및 즉시 반응해야 할 때도 지연 발생
- 스트리밍 애플리케이션의 장점
- 지속적으로 이벤트 스트림을 가져와 짧은 지연 시간으로 최신 이벤트를 처리한 후 결과 갱신. 짧은 시간 안에 이벤트를 분석 결과에 반영 가능
- 일반적으로, 스트림 애플리케이션은 업데이트 성능이 좋은 데이터베이스나 키-값 저장소와 같은 외부 데이터 저장소에 처리 결과 저장

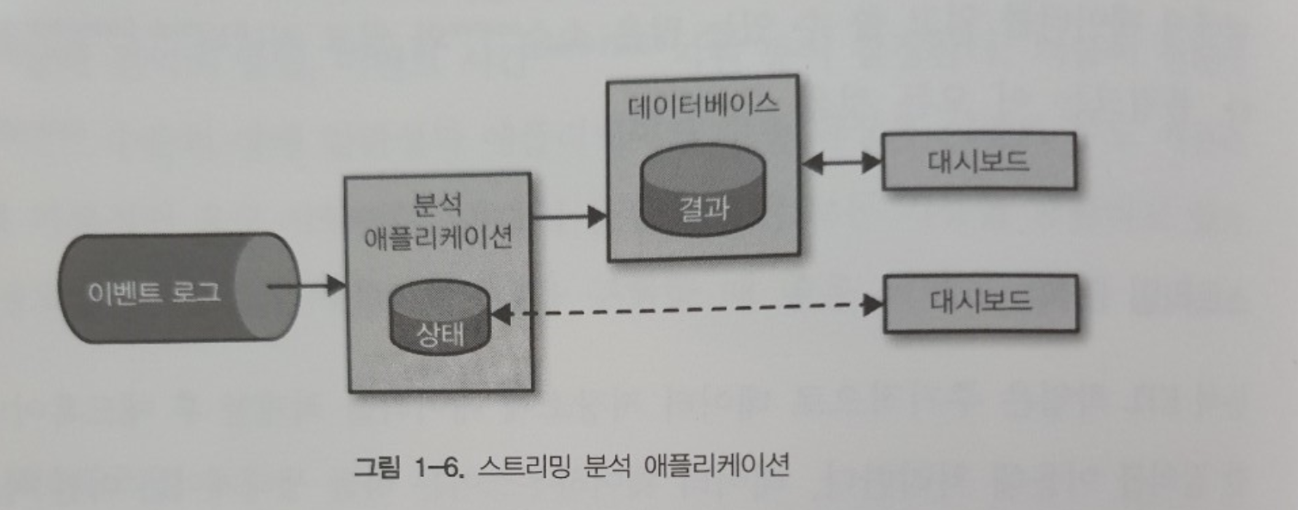

- 1-6. 스트리밍 분석 애플리케이션
- 지속적으로 이벤트 스트림을 가져와 짧은 지연 시간으로 최신 이벤트를 처리한 후 결과 갱신. 짧은 시간 안에 이벤트를 분석 결과에 반영 가능
- 스트림 처리기가 지속적으로 이벤트를 가져오고, 상태를 관리하며, 연산한 결과를 갱신하는 모든 절차를 관리
- 전통적 분석 파이프라인의 경우 ETL처리, 저장시스템, 여러 개의 개별 컴포넌트 가지고 있음
- 정확히 한 번(exactly-once)의 일관성이 보장되는 애플리케이션 상태를 이용해 장애에서 복구 가능
- 애플리케이션 연산에 필요한 자원 조절 가능
오픈소스 스트리밍 처리의 진화
최근 오픈소스 스트림 처리의 기술적 성숙은 스트리밍 처리 기술의 대규모 도입 이끌어냄
- 오픈소스 스트림 처리 소프트웨어는 모든 사람이 무료로 평가해보고 사용 가능
- 오픈소스 커뮤니티의 노력으로 확장 가능한 스트림 처리 기술이 빠른 속도로 성숙
스트림 처리의 역사
- 1세대(2011) : 밀리초 단위의 지연 시간으로 이벤트를 처리하는 데 집중했으며, 장애 시 유실 허용
- 저수준의 API, 스트림 처리 결과가 시간과 이벤트의 도착 순서에 좌우됨
- 장애 시 이벤트를 유실하지 않더라도 이벤트를 한 번 이상 처리 가능
- 짧은 지연 시간 > 정확한 결과
- 람다(Lambda) 아키텍처 : 배치 분석 아키텍처 결과의 늦은 지연 시간을 보완하기 위함

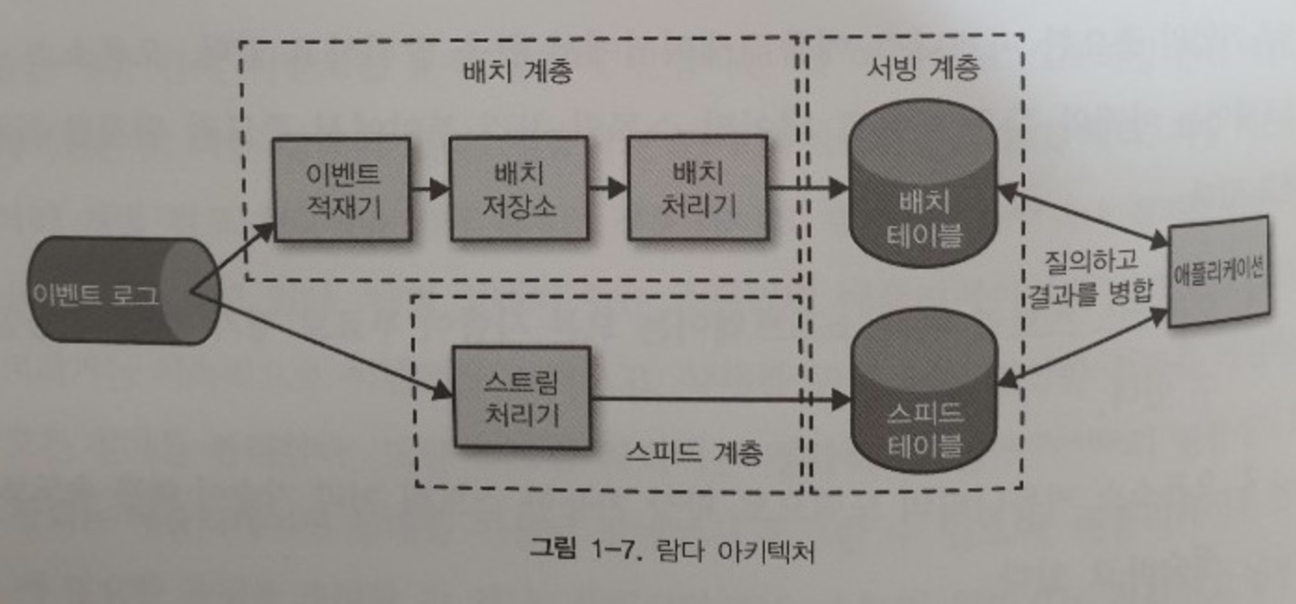

- 그림 1-7. 람다 아키텍처
- 주기적으로 배치 처리를 수행하는 전통적인 아키텍처에 짧은 지연시간을 제공하는 스트림 처리 기반의 스피드 계층(Speed Layer)을 추가한 변형
- 데이터가 도착하면 스트림 처리기와 배치 저장소로 데이터 전송
- 스트림 처리기는 근실시간으로 연산을 수행해 대략적 결과 도출, 스피드 테이블(Speed Table)에 저장
- 배치 처리기: 주기적으로 배치 저장소에 있는 데이터 처리, 정확한 결과를 배치 테이블(Batch Table)에 쓰고, 관련 있는 스피트 테이블의 부정확한 결과는 버림
- 스피트 테이블의 대략적인 결과와 배치 테이블의 정확한 결과를 병합해 소비
- 단점:
- 서로 다른 이벤트 처리 시스템이 각각의 API를 이용해 의미적으로 동일한 애플리케이션을 두 벌 구현 필요
- 스트림 처리기가 생성한 결과는 대략적인 결과 뿐
- 람다 아키텍처를 설치하고 유지 보수하기 어려움
- 주기적으로 배치 처리를 수행하는 전통적인 아키텍처에 짧은 지연시간을 제공하는 스트림 처리 기반의 스피드 계층(Speed Layer)을 추가한 변형
- 그림 1-7. 람다 아키텍처
- 2세대(2013년) : 몇 밀리초에서 몇 초 단위의 처리 지연 시간 보장, 처리 결과는 여전히 시간과 이벤트 도착 순서에 달림
- 이전 보다 향상된 장애 복구 기능 지원
- 실패 발생하더라도 각 코드가 결과에 정확히 한번만 반영 보장
- 고수준 API로 진화
- 3세대(2015년): 시간과 이벤트의 도착 순서에 따라 결과 달라지는 문제 다룸
- 정확히 한 번 장애 복구와 결합한 시스템은 일관성 있고 정확한 결과를 만들어내는 최초의 오픈 소스 스트림 처리기
- 실시간 데이터를 처리해 결과 생성하기도 하지만, 과거 데이터도 '라이브'데이터와 같은 방식으로 처리 가능
- 짧은 지연 시간과 처리율 간의 상충 문제 제거
플링크 빠르게 살펴보기
- 아파치 플링크 : 강력한 기능으로 무장한 3세대 분산 스트림 처리기.
- 대규모 환경에서 높은 처리율과 짧은 지연으로 정확한 스트림 처리 결과 제공
- 이벤트 시간과 처리 시간 시멘틱
- 이벤트 시간 시멘틱은 순서가 바뀐 이벤트가 들어오더라도 일관성 있고 정확한 결과 제공
- 상태 일관성 보장
- 초당 수백만 이벤트 처리하면서 밀리초 단위의 지연 시간 보장. 플링크 애플리케이션을 수 천대의 클러스터 환경으로 확장 가능
- 표현력과 사용 편리성에 따라 선택 가능한 계층적 API : DataStream API, 처리함수. 관계형 API(SQL, LINQ스타일의 테이블 API)
- 아파치 카프카, 아파치 카산드라, 일래스틱 서치, HDFS, S3 등 저장 시스템에 연결하는 여러 종류의 커넥터 제공
- 쿠버네티스, YARN, 아파치 메소스와의 강력한 통합, 빠른 장애 복구, 동적인 규모 확장이 가능한 고가용성(단일 실패 지점 없음) 덕분에 매우 짧은 타임으로 스트리밍 애플리케이션을 중단없이 24/7로 실행 가능
- 애플리케이션 상태를 잃어버리지 않고 다른 플링크 클러스터로 잡 코드 업그레이드하거나 잡을 마이그레이션 할 수 있는 기능 제공
- 사전에 문제 인지, 사용자 정의가 가능한 시스템과 애플리케이션 매트릭 수집
- 최신의 완전한 배치 처리기
- 사용하기 쉬운 API
- 임베디드 실행 모드 : 애플리케이션과 전체 플링크 시스템을 하나의 JVM 프로세스에서 동작하게 해줌
- IDE에서 플링크 잡 실행, 디버깅 가능
- 이벤트 시간과 처리 시간 시멘틱
